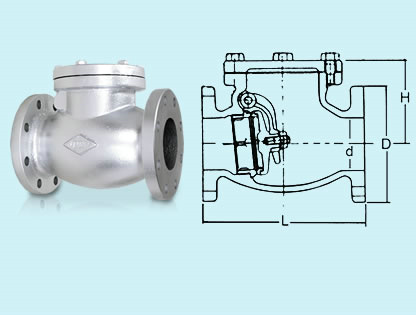

寸法表
| 尺寸 | d | L | H | D |
|---|---|---|---|---|
| 50A | 2" | 203 | 100 | 155 |
| 65A | 2-1/2" | 216 | 115 | 175 |
| 75A | 3" | 241 | 125 | 185 |
| 100A | 4" | 292 | 150 | 210 |
| 125A | 5" | 330 | 165 | 250 |
| 150A | 6" | 356 | 185 | 280 |
| 200A | 8" | 505 | 240 | 330 |
CC111
JIS-10K型 鑄鐵橫式逆止閥 F式
CAST IRON SWING CHECK VALVE FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 15kg/cm2 | |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 閥座 | FC 20 |
| 4 | 閥體襯圈 | BC |
| 5 | 閥座襯圈 | NBR |
| 6 | 掛勾銷 | SUS 304 |
| 7 | 塞 | SS 41 |
| 8 | 閥座螺栓 | SS 41 |
| 9 | 閥蓋螺栓 | SS 41 |
| 10 | 密合墊 | CAF 201 |
| 11 | 墊圈 | FC 20 |
CC112
ASA-125型 鑄鐵橫式逆止閥 F式
CAST IRON SWING CHECK VALVE FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 15kg/cm2 | |
寸法表
| 尺寸 | d | L | H | D |
|---|---|---|---|---|
| 50A | 2" | 203 | 100 | 152 |
| 65A | 2-1/2" | 216 | 115 | 178 |
| 75A | 3" | 241 | 125 | 190 |
| 100A | 4" | 292 | 150 | 229 |
| 125A | 5" | 330 | 165 | 254 |
| 150A | 6" | 356 | 185 | 279 |
| 200A | 8" | 505 | 240 | 343 |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 閥座 | FC 20 |
| 4 | 閥體襯圈 | BC |
| 5 | 閥座襯圈 | NBR |
| 6 | 掛勾銷 | SUS 304 |
| 7 | 塞 | SS 41 |
| 8 | 閥座螺栓 | SS 41 |
| 9 | 閥蓋螺栓 | SS 41 |
| 10 | 密合墊 | CAF 201 |
| 11 | 墊圈 | FC 20 |
CC113
PN-16型 鑄鐵橫式逆止閥 F式
CAST IRON SWING CHECK VALVE FLANGE
| 常用壓力 | 12kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 16kg/cm2 |
| 閥座 | 16kg/cm2 | |
寸法表
| 尺寸 | d | L | H | D |
|---|---|---|---|---|
| 50A | 2" | 203 | 100 | 165 |
| 65A | 2-1/2" | 216 | 115 | 185 |
| 80A | 3" | 241 | 125 | 200 |
| 100A | 4" | 292 | 150 | 220 |
| 125A | 5" | 330 | 165 | 250 |
| 150A | 6" | 356 | 185 | 285 |
| 200A | 8" | 505 | 240 | 340 |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 閥座 | FC 20 |
| 4 | 閥體襯圈 | BC |
| 5 | 閥座襯圈 | NBR |
| 6 | 掛勾銷 | SUS 304 |
| 7 | 塞 | SS 41 |
| 8 | 閥座螺栓 | SS 41 |
| 9 | 閥蓋螺栓 | SS 41 |
| 10 | 密合墊 | CAF 201 |
| 11 | 墊圈 | FC 20 |
