材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 活塞缸固定栓 | SS 41 |
| 3 | O型圈 | NBR |
| 4 | 活塞缸 | BC 6 |
| 5 | 彈簧 | SUS 304 |
| 6 | U型環 | NBR |
| 7 | 閥門 | BC 6 |
| 8 | 密合墊 | NBR |
| 9 | 閥座 | BC 6 |
| 10 | 閥門導桿 | BC 6 |
CE117
JIS-10K型 鑄鐵定水位閥
CAST IRON FLOAT CONTROL VALVE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 16kg/cm2 |
| 閥座 | 16kg/cm2 | |
PS: 本產品工作壓力需0.3kg/cm2以上

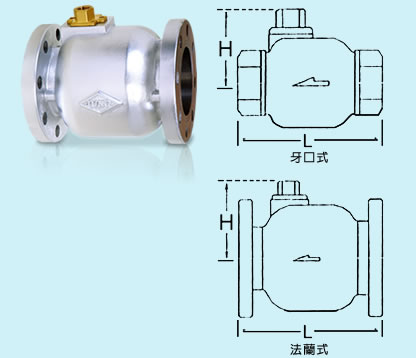

牙口
| 產品規格 | 尺寸 | L | H |
|---|---|---|---|
| 40A | 1.5" | 120 | 75 |
| 50A | 2" | 200 | 95 |
法蘭口
| 產品規格 | 尺寸 | L | H |
|---|---|---|---|
| 50A | 2" | 190 | 95 |
| 65A | 2.5" | 210 | 100 |
| 75A | 3" | 225 | 115 |
| 100A | 4" | 250 | 127 |
| 125A | 5" | 280 | 150 |
| 150A | 6" | 310 | 165 |
