材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 過濾網 | SUS 304 |
| 4 | 密合墊 | CAF 201 |
| 5 | 閥蓋螺栓 | SS 41 |
CS118

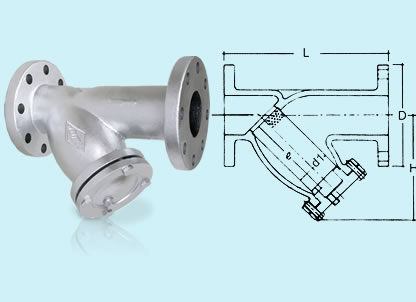

JIS-10K型 鑄鐵Y型過濾器 F式
CAST IRON SILENT-STRAINER PATTERN FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 最高溫度 | 80℃ | |
寸法表
| 尺寸 | l | L | H | d1 | D |
|---|---|---|---|---|---|
| 50A | 106 | 250 | 128 | 51 | 155 |
| 65A | 135 | 285 | 170 | 61 | 175 |
| 75A | 146 | 315 | 190 | 72 | 185 |
| 100A | 180 | 370 | 225 | 97 | 210 |
| 125A | 192 | 420 | 255 | 120 | 250 |
| 150A | 252 | 490 | 320 | 145 | 280 |
| 200A | 335 | 560 | 415 | 198 | 330 |
| 250A | 410 | 745 | 520 | 245 | 400 |
CS119
ASA-125型 鑄鐵Y型過濾器 F式
CAST IRON SILENT-STRAINER PATTERN FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 最高溫度 | 80℃ | |
寸法表
| 尺寸 | l | L | H | d1 | D |
|---|---|---|---|---|---|
| 50A | 106 | 250 | 128 | 51 | 152 |
| 65A | 135 | 285 | 170 | 61 | 178 |
| 75A | 146 | 315 | 190 | 72 | 190 |
| 100A | 180 | 370 | 225 | 97 | 229 |
| 125A | 192 | 420 | 255 | 120 | 254 |
| 150A | 252 | 490 | 320 | 145 | 279 |
| 200A | 335 | 560 | 415 | 198 | 343 |
| 250A | 410 | 745 | 520 | 245 | 406 |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 過濾網 | SUS 304 |
| 4 | 密合墊 | CAF 201 |
| 5 | 閥蓋螺栓 | SS 41 |
CS120
PN-16型 鑄鐵Y型過濾器 F式
CAST IRON SILENT-STRAINER PATTERN FLANGE
| 常用壓力 | 12kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 16kg/cm2 |
| 最高溫度 | 80℃ | |
寸法表
| 尺寸 | l | L | H | d1 | D |
|---|---|---|---|---|---|
| 50A | 106 | 250 | 128 | 51 | 165 |
| 65A | 135 | 285 | 170 | 61 | 185 |
| 75A | 146 | 315 | 190 | 72 | 200 |
| 100A | 180 | 370 | 225 | 97 | 220 |
| 125A | 192 | 420 | 255 | 120 | 250 |
| 150A | 252 | 490 | 320 | 145 | 285 |
| 200A | 335 | 560 | 415 | 198 | 340 |
| 250A | 410 | 745 | 520 | 245 | 405 |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 過濾網 | SUS 304 |
| 4 | 密合墊 | CAF 201 |
| 5 | 閥蓋螺栓 | SS 41 |
