材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 (304) |
| 2 | 閥盤 | FC 20 (304) |
| 3 | 閥座 | FCD-45 (304) |
| 4 | 閥座環 | NBR / VITON |
| 5 | 彈簧 | SUS 304 |
| 6 | 閥桿 | FC 20 (304) |
| 7 | 洗桿 | FC 20 (304) |
| 8 | 過濾網 | SUS 304 |
| 9 | 底盤 | FC 20 (304) |
| 10 | 螺絲管 | SUS 304 |
SF164
JIS-10K型 不鏽鋼底閥 F(拉柄式)
STAINELESS STEEL FOOT VALVE FLANGE
CF25
JIS-10K型 鑄鐵底閥 F(拉柄式)
CAST IRON FULE FOOT VALVE FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 15kg/cm2 | |
| 飽和蒸汽 | 不適用 | |

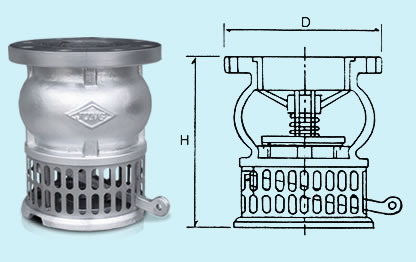

寸法表
| 尺寸 | (ST) H | (FC) H | D | (FC牙口) H | D |
|---|---|---|---|---|---|
| 2" | 178 | 190 | 155 | 200 | 87 |
| 2-1/2" | 184 | 200 | 175 | 210 | 106 |
| 3" | 210 | 220 | 185 | 250 | 130 |
| 4" | 232 | 240 | 210 | -- | -- |
| 5" | 258 | 260 | 250 | -- | -- |
| 6" | 278 | 280 | 280 | -- | -- |
| 8" | -- | 390 | 330 |
