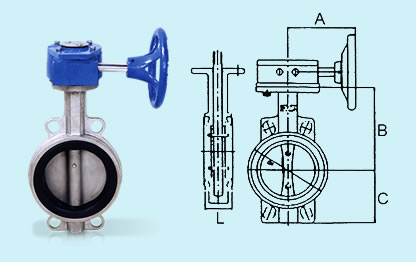

寸法表
| 尺寸 | L | A | B | C |
|---|---|---|---|---|
| 3" | 49 | 150 | 154 | 91 |
| 4" | 56 | 150 | 168 | 105 |
| 5" | 60 | 155 | 194 | 120 |
| 6" | 61 | 155 | 208 | 130 |
| 8" | 65 | 215 | 249 | 165 |
| 10" | 72 | 215 | 285 | 202 |
| 12" | 83 | 215 | 315 | 231 |
SB127
JIS-10K型 不鏽鋼蝶型閥 (齒輪式) ASA-125通用
STAINLESS STEEL BUTTERFLY VALVE (GEAR TYPE) APPLICABLE TO ASA125
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 12kg/cm2 | |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | SS 304 |
| 2 | 閥片 | SS 304 |
| 3 | 閥桿 | SS 304 |
| 4 | 閥座 | EPDM |
| 5 | 插銷 | SS 304 |
| 6 | 齒輪操作器 | FC 20 |
