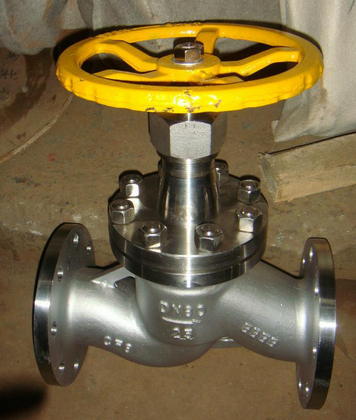

1、J41B/F氨用截止阀 概述
J41B/F型氨用截止阀是一种密封性能好、使用PTFE或者巴氏合金作为密封材料的截止阀，专门用于液氨、氨水、氨气等介质的流通和截断的阀门，也用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氨用截止阀，简称氨用阀。
2、J41B/F氨用截止阀 设计标准
结构长度：GB/T 12221
法兰连接：GB/T 9113 JB/T 79
试验与检验：GB/T 13927 JB/T9092
3、J41B/F氨用截止阀 产品特点
1、氨用法兰截止阀增加了一个上密封，在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用 ，并可带压更换复合软成形填料；
2、采用PTFE（F）或巴氏合金（B）制品作密封面,填料为复合软成形填料（PTFE+丁晴橡胶+弹簧）,上密封也为软材质,密封性能较好；
3、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
4、J41B/F氨用截止阀 密封面材料性能参数
| 聚四氟乙烯PTFE代号（F） | 巴氏合金 代号：（B） |
| 耐温（-196~180℃），耐腐：耐强酸强碱、水和各种有机溶剂。无毒害/不粘附/高润滑/耐气候 机械强度较软 | 特点：因其呈白色，又称白合金，低硬度轴转动的材料。 熔点：固相点温度为240℃，最高使用温度不得超过100℃ |
公称通径 DN(mm) | J41B-16 J41F-16 主要外形尺寸及连接尺寸(mm) | ||||||||||
L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | DO | |
10 | 130 | 90 | 60 | 40 | 35 | 14 | 2 | 4 | 4-14 | 196 | 120 |
15 | 130 | 95 | 65 | 45 | 40 | 14 | 2 | 4 | 4-14 | 196 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 140 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 204 | 160 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 160 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 248 | 200 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 200 |
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 4-18 | 321 | 240 |
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 |
100 | 350 | 215 | 180 | 155 | 150 | 24 | 3 | 4.5 | 8-18 | 371 | 280 |
125 | 400 | 245 | 210 | 185 | 176 | 26 | 3 | 4.5 | 8-18 | 400 | 320 |
150 | 480 | 280 | 240 | 210 | 204 | 26 | 3 | 4.5 | 8-23 | 432 | 320 |
200 | 600 <, TD style="BORDER-TOP: rgb(170,170,170) 1px dotted; BORDER-RIGHT: rgb(170,170,170) 1px dotted; BORDER-BOTTOM: rgb(170,170,170) 1px dotted; FONT: 12px/1.5 'sans serif', tahoma, verdana, helvetica; BORDER-LEFT: rgb(170,170,170) 1px dotted">335 | 295 | 265 | 260 | 30 | 3 | 4.5 | 12-23 | 654 | 400 | |
250 | 650 | 405 | 335 | 320 | 313 | 32 | 3 | 4.5 | 12-25 | 745 | 500 |
300 | 700 | 460 | 410 | 375 | 364 | 34 | 3 | 4.5 | 12-25 | 852 | 600 |
| 公称直径 DN(mm) | J41B-25 J41F-25 主要外形尺寸及连接尺寸(mm) | ||||||||||
| L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | D0 | |
| 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-14 | 196 | 120 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 196 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 120 |
25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | d | 4-14 | 201 | 120 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 120 |
40 | 200 | 145 | 110 | 85 | 76 | 20 | 2 | d | 4-18 | 248 | 160 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 160 |
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 8-18 | 321 | 240 |
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 371 | 280 |
125 | 400 | 270 | 220 | 188 | 176 | 30 | 3 | 4.5 | 8-25 | 400 | 320 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 432 | 320 |
200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-30 | 654 | 400 |
250 | 650 | 425 | 370 | 332 | 313 | 42 | 3 | 4.5 | 12-34 | 745 | 500 |
300 | 750 | 485 | 430 | 390 | 364 | 46 | 3 | 4.5 | 12-34 | 852 | 600 |
6、J41B/F氨用截止阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
