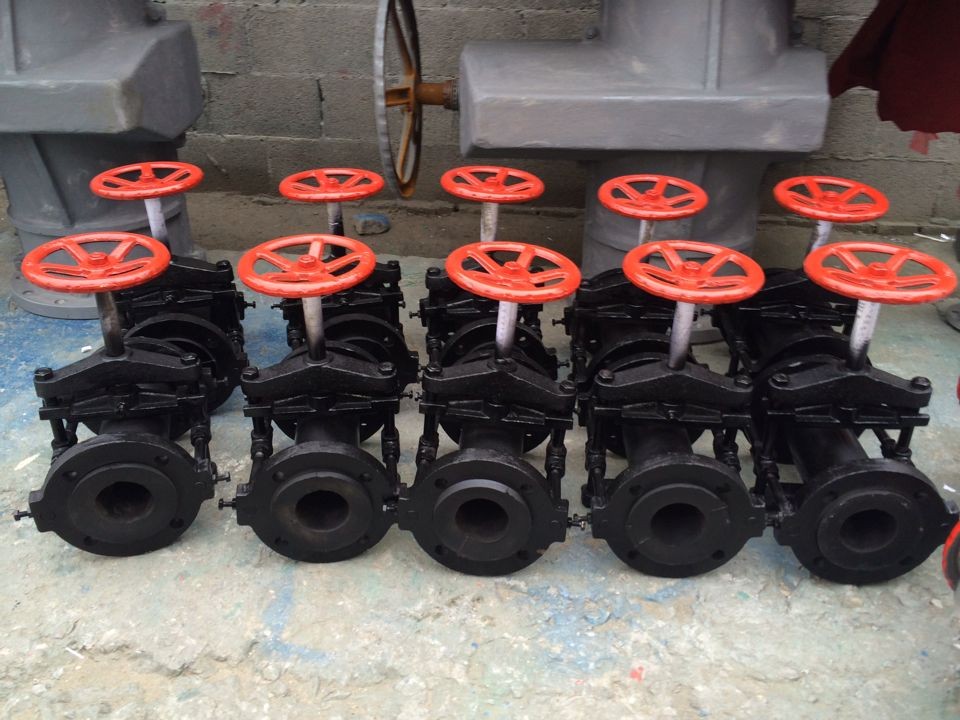

GL41J、奥衬管夹阀的产品简介：
奥衬管夹阀由上下铝合金阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。
奥衬管夹阀性能特点：
1、奥衬管夹阀主要结构形式：本阀门由上下铝合金阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。
2、管夹阀工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。在国内也被称作夹管阀、胶管阀
3、管夹阀安装及维修：
①将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我厂配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
②久时使用，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。
GL41J奥衬管夹阀主要性能规范：
公称通径DN（mm） | 公称压力PN（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
壳体 | 密封 | ||||
50~250 | 0.6 | 0.9 | 0.6 | ≤60 | 矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
300~400 | 0.4 | 0.6 | 0.4 | ||
GL41J奥衬管夹阀主要尺寸：
公称通径DN（mm） | 主要尺寸 | ||||
L | H | D | D1 | Z-Φd | |
50 | 210 | 215 | 160 | 125 | 4-Φ18 |
80 | 300 | 275 | 195 | 160 | 4-Φ18 |
100 | 350 | 315 | 215 | 180 | 8-Φ18 |
125 | 430 | 350 | 240 | 210 | 8-Φ23 |
150 | 500 | 400 | 280 | 240 | 8-Φ23 |
200 | 650 | 530 | 335 | 275 | 8-Φ23 |
250 | 800 | 615 | 390 | 350 | 12-Φ23 |
300 | 950, , | 720 | 440 | 400 | 12-Φ23 |
350 | 1100 | 800 | 500 | 460 | 16-Φ23 |
400 | 1250 | 890 | 565 | 515 | 16-Φ23 |
GL41J奥衬管夹阀主要零件材料：
零件名称 | 法兰、支架座、压杆、支架、手轮连接套 | 皮管 | 顶丝 | 阀杆、支架轴 |
材料 | 灰铸铁 | 编织橡胶 | 40Cr | 碳素钢 |
