斯派莎克液体膨胀式疏水阀

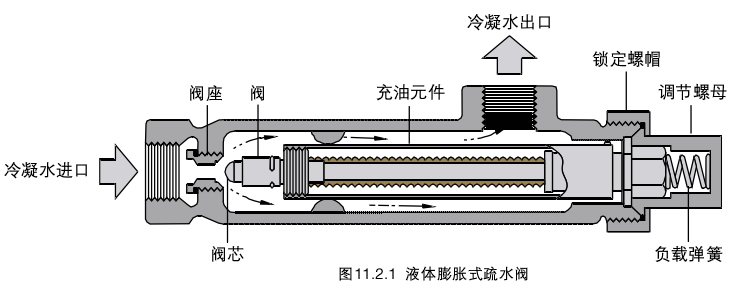

    这是*简单的热静式疏水阀，如图11.2.1所示，充满油的元件加热后膨胀，使阀门关闭，通过调节可以使排水温度在60℃到100℃之间变化。在起机阶段可以排除大量的空气和冷凝水。

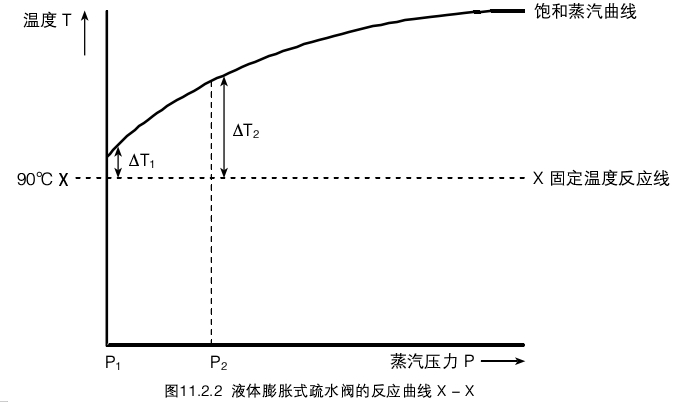

    如在章节2.2中讨论的那样，饱和蒸汽的温度随压力的变化而变化。图11.2.2给出了饱和蒸汽曲线和液体膨胀式疏水阀的固定温度排放线(X-X)，设定排水为900C。我们可以从图1 1.2.2中看出，当压力为P1时，冷凝水只要冷却降低一点温度(4丁:)，疏水阀即可疏水。可是，当压力上升到尸2时，冷凝水不得不冷却降低更多的温度(4丁z)，疏水阀才能疏水，而冷却过程仅发生在制程和疏水阀之间的管道上。如果疏水阀的排水温度总是保持不变，那么制程将会积水。

典型应用:

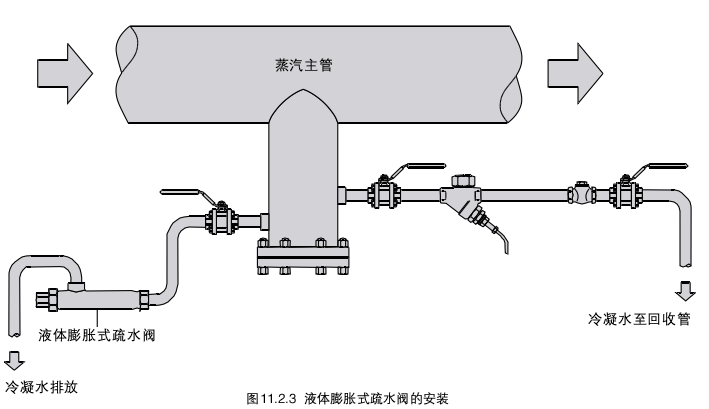

    由于它的固定温度排放特性，斯派莎克液体膨胀式疏水阀可以用做停机时的疏水阀，其出口必须在阀的上面，如图1 1.2.3所示，以保证液囊完全浸没。由于该疏水阀在600C-100℃之间排放凝结水，仅在起机阶段它是打开的。它可以用作为主管疏水阀(疏水直接接入到冷凝水回收管道)的旁路。

斯派莎克液体膨胀式疏水阀的优点:
口液体膨胀式疏水阀可在低温下调节排放温度，是很好的低温排放装置。
口和压力平衡式疏水阀一样，液体膨胀式疏水阀在启动时全开，可较快的排除空气和大量的冷凝水。
口液体膨胀式疏水阀可用于低压过热蒸汽主管线疏水。阀前必须有较长的冷却段，以保证阀内充满温度较低的冷凝水。该阀可抗振动和水锤。
斯派莎克液体膨胀式疏水阀的缺点:
口液囊元件遭受腐蚀性冷凝水或过热后可能会被破坏。
口由于液体膨胀式疏水阀在100℃或以下排水，不能用在需要及时排除冷凝水的场合。
口如果疏水阀处于可能结冰的环境中，包括与其连接的管道均需要保温。
口通常来讲，液体膨胀式疏水阀并不单独使用，经常要并联另一个疏水阀。但它仍然被经常用到启停较频繁的场合，比如小型的油罐加热盘管疏水。
