    斯派莎克蒸汽专用截止阀,直线运动型介绍
        因为截止阀经常用于切断流体进入某一区域,所以在流体体系中非常关键。但有时也用于人工操控流体的流量,欧洲规范EN 736-1:1995阐明晰进口波纹管截止阀、调节阀和操控阀之间的区别:
      口截止阀一阀门规划用于全开或全闭。
      口调节阀一阀门规划用于可处于全开或全闭之间的任何位置。
      口操控阀一在制程操控体系中,用于改动流体流量的,由外力驱动的设备。
        截止阀可用于需求开/关操控的各种场合:
      口改动过程介质流向。
      口切断流体是为了,
        一设备维护。
        一撤除设备。
        一封闭设备。
        各式各样的方式和规划的截止阀原理可满意各种使用场合和作业条件的需求,依据封闭作业时的运动方式

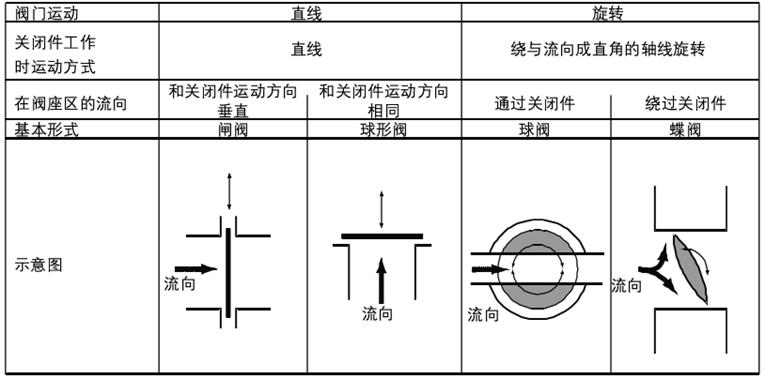

    通常阀门可分为两类(见表12.1.1)。
      口直线运动型阀门一封闭件沿直线运动,这类阀门包含闸阀、球形阀、隔膜阀和节流阀,这些阀门将
        在本节进一步胪陈。
      口旋转式阀门一封闭件绕和流体方向成直角的轴线动作,蝶阀和球阀是在蒸汽体系中*为重要的两种
        旋转式阀门,将在12.2节中进一步胪陈。表12.1.1基本方式的阀门的封闭件运动

    斯派莎克直线运动型阀门
        直线运动型阀由前期用于操控灌渠水流的水闸口方法开展而来,尔后开发了很多种方法的阀门运用于流体操控,尽管直线运动阀的特点是封闭件沿直线运动,但流体的活动方向可能会和封闭件的运动方向笔直(如闸阀),也有方向一样的,如球形阀。直性运动阀的首要特点是靠阀杆上的封闭件严密封闭。
    闸阀

        闸阀广泛运用于生活用水体系,是运用*遍及的阀门,这些年闸阀在工业上的运用逐步削减。可是闸阀仍是运用于需求流体活动特性不受干扰的当地。由于闸阀敞开后,其闸口可彻底回缩至阀帽,压降*小,闸阀格外合适做为阻隔截止这类运用。
        闸阀包括4件首要部件:阀体、阀帽(盖)、闸口和阀杆。一个典型的闸阀

        在阀座之间滑动的闸阀门沿流体活动方向的笔直方向上升直至阀门全开,闸口彻底缩进阀帽后可确保经过该阀的压降*低。
        依据闸口和阀座面的规划可分红多种类型:
    实心楔形闸阀
        闸口的形状为楔形,阀座坐落阀体上,阀杆和楔形闸口相连,经过机械螺纹开关,由于楔角的存在,无需过于用力扳动手轮即可关紧阀门。有时阀座可衬尸丁「E以进步封闭时的密封等级,如图12.1.1所示为一典型实心楔形闸阀。
    弹性楔形闸阀
        尽管有多种弹性楔形闸阀,但大都运用了弹性双闸盘,就像很短的轴上的两个车轮,闸盘的弹性使得闸阀在较宽的温度压力范围内封闭更为严密。运用于蒸汽体系中*为遍及的弹性楔形闸阀为平行滑动阀,闸口有两个闸盘构成,在弹簧的效果下紧靠阀座。上游流体的压力效果在上游的闸盘上,使其脱离阀座,该推力传到下流闸盘上,使其紧压阀座,封闭严密。由于闸口具有极好的弹性,当温度改变时可胀缩,合适运用于蒸汽体系。
    球形阀
        球形阀是直线运动阀门的首要种类,比闸阀运用得更多更广泛,可用的布局方法愈加多样,可适用于大多数的运用场合。流体的活动方向和封闭件的运动方向共同,这表明关于进出口水平相对的阀门,流体有必要要在此处改动一下方向,然后继续向前。这种安置有一个首要长处,即是比闸阀开关更快,由于球形阀芯阀座之间的间隔很短,当要频频开关阀门时这是一个很大的长处,缺陷即是流体不得不在阀芯处改动一下流向,这增加了活动阻力,也会发生湍流轰动,成果就会形成流体的压降比闸阀的高。

        球形阀比闸阀密封非常好,能够运用于更高的温度和压力,例如蒸汽体系、或风险或贵重的流体体系上。尽管球形阀比闸阀要贵些,但更为安全,流体丢失更少。
        由于上游流体的压力效果在阀芯上并把力传递给阀杆,这使得封闭阀门对比艰难,这约束了规范球形阀的口径只能做到DN250。在高压差闭式体系中,可运用平衡碟片以减小影响,这样阀的公称直径能够达到500mm(见图12.1.3(a)),平衡碟片包括一个预启阀起导阀的效果,阀门敞开时预启阀首要翻开,使介质以必定的流速流过(见图12.1.3(b)),这样就减小了压差,主阀可较简略地敞开(见图12.1.3(c))。为辅佐阀门封闭,带平衡碟片的截止阀应倒装,以便上游的压力能够效果在平衡碟片的顶部。

    柱塞阀
        直线运动型阀门的*首要的缺陷即是,易受杂质的影响,简略抽丝,因而需求定时的保护。尽管理论上阀座能够替换,但需求时刻和成本。为处理这个疑问开发出了柱塞阀。
        柱塞阀是在传统的球形阀基础上改变而来,传统的阀座和锥形阀芯被柱塞和柱塞轴衬所替代,柱塞和阀杆及手轮相连,柱塞轴衬上下有两组密封圈,柱塞从中经过,密封环由阀帽压紧,上面的一组密封圈和传统的压盖填料效果一样,下面的一组和阀座效果一样,并且柱塞和密封圈之间的密封面积很大,确保封闭更为严密,如图12.1.4所示。
        柱塞阀规划上不适用于节省操控,有必要全开或全关。当阀门全开时,仅柱塞底面和流体触摸,而其它部分由上密封环所保护,这样密封面(柱塞侧面)不受流体腐蚀。

        维修时,一切的内部件均可简略拆卸,拆下阀帽即可拉出柱塞,密封环和柱塞轴衬可用抽出器抽出。操作简略,无需从管道上拆下阀门。通常柱塞无需替换,假如不频频开关阀门,密封环也可长时刻运用。
    隔阂阀
        隔阂阀是直线运动型阀门的第三种首要类型,阀杆向下推进隔阂阻断流体活动通道,依据阀体的几许形状来分,有两种不一样的隔阂阀。
      口围堰型一围堰和阀体铸在一起,封闭时隔阂坐在围堰上,阻碍了流体的活动(见图12.1.5 (a))0
      D直通型一流转孔横向穿过阀体,封闭时,隔阂成楔形阻断流体活动。

        隔阂阀的*大长处即是隔阂防止了阀门运动部件和流体直触摸摸,因而能够运用于腐蚀性流体和包括固体颗粒的流体,此外,由于阀盖不好流体触摸能够选用廉价的资料制造,例如铸铁等,这样就降低了总成本。跟着新的隔阂资料的开发,可适用于大多数流体。但通常温度要约束在1750C0隔阂阀通常用于制程液体。
    直线运动型阀门的阀杆选项
        直线运动型阀门有多种不一样的阀杆安置:
    口提高/非提高阀杆一假如阀杆是可提高的,当阀门翻开时,阀杆笔直向上运动。和只旋转无提高的非提高阀杆不一样,阀杆的提高程度说明晰阀门的敞开程度,也反映出了经过该阀的流量。可是提高阀杆需求阀盖上面更大的空间,以满意阀门全开时阀杆占用。非提高阀杆引荐运用于压盖填料密封的阀门上,这样能够削减填料的磨损。

    口内部/外部阀杆螺纹一外部螺纹的阀杆,其驱动螺纹在阀体的外部,不好过程流体触摸,由于螺纹线
        易受腐蚀,所以外部螺纹常运用于带腐蚀性或腐蚀性的流体介质上。假如温度改变很大,也合适运用带外部螺纹的阀杆,由于假如螺纹在阀体内,阀杆的膨胀缩短就会使螺纹锁住。
    阀杆密封
        为防止制程介质沿阀杆走漏,流体和外部环境之间有必要要有一道阻碍屏障,阀杆密封有两种方法:压盖填料密封和波纹管密封。压盖填料由聚合物资料构成,如:较典型的尸丁「E,严密地填充在阀杆和阀盖之间,阻碍了制程介质的走漏。

        在波纹管密封阀上选用了可弹性的金属波纹管,波纹管截止阀一端和阀杆连为一体,另一端严密压在阀帽下面,这样阻碍了流体的外泄。波纹管随阀杆上下运动而伸张缩短,波纹管密封很有效,为零走漏。波纹管上有防改变设备,阻碍波纹管和阀杆一起改变,该设备非常重要,不然波纹管不断改变就会致使失效,引发走漏。
        尽管比波纹管密封阀廉价,但压盖填料密封阀密封性不如波纹管。假如压盖填料密封阀在必定时刻内没有运用,填料就会变硬,下次运用该阀时就会走漏,而波纹管密封就不会有这个疑问,并且压盖填料密封阀需定时替换填料,但波纹管密封阀10000次开关之内通常都无需保护。



    以上内容由彪维公司(www.bilvie.com)编写,转载请注明文章出处。
